① 雙通道的接收器，共提供 350 MHz 超高頻調諧帶寬 DG1 (470–700 MHz) 和 GH1 (700–820 MHz)，以在日益擁擠的射頻環境中實現更大的多功能性。
② 天線的級聯輸出能容許連接多達8臺接收器，這樣在使用一對天線的情況下，可以傳送多達16個無線通道。而這些連接器更提供簡單的射頻電纜檢查功能，能快速進行射頻線路的故障處理。
③ 自動靜噪功能可自動調整靜噪的設置，以大范圍之內能同時作大幅度的減低潛在的干擾。
④ 當遇到干擾時，在手持發射機和盒式發射機上均設有特別的多功能按鈕，可用于切換到備用頻率（在發射機和接收機上同時切換）。
⑤ 雙壓縮擴展器電路能分別處理高頻和低頻的信號，以獲得杰出的音頻質量。
⑥ 全機架式接收機機體可容納兩個獨立的接收器，并提供天線幻象供電、頻率掃描和紅外線同步功能，另外更設有地線連接開關和前面板耳機監聽插座。
⑦ 雙模式接收顯示，可以在標準視圖和性能視圖之間作換，能顯示關鍵測量的重點。

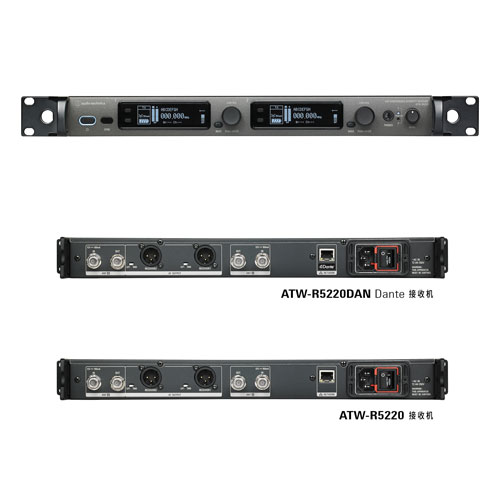

⑧ 接收機后面板設有兩個卡農式平衡輸出（ATW-R5220），而另一型號（ATW-R5220DAN）除卡農式平衡輸出外，更配置一個Dante網絡音頻輸出。
⑨ 手持和盒式發射器都同樣有三種頻段 – DE1 (470–590 MHz), EG1 (580–700 MHz) 和 GH1 (700–820 MHz)，并提供堅固耐用而符合人體工程學的金屬機體，清晰可見的OLED顯示屏，內置可編程功能及輕觸式控制，并可切換2/10/50 mW 射頻功率輸出。
⑩ 手持式發射器內部采用高通濾波器設計，并可轉換連接5個可互換式話筒收音頭（基于暢銷的鐵三角話筒型號），此互換式收音頭采用工業標準螺紋安裝，能有非常低的手持噪聲。
? 盒式發射器上，使用新型堅固的cH型連接器，可與專屬的領帶式話筒、頭戴式話筒和其他配置有cH型螺絲固定式4針連接器的電纜作牢固的連接。
? 先進的數字式Tone Lock?靜噪系統，可有效阻擋雜散射頻干擾；這數字音調編碼的還能傳送用于接收器顯示的發射器數據。
? 無線網絡監控軟件。
? 5000 Series 的組件為單獨選配組合，而不是預配置系統，能提供更大的靈活性。
5000 Series 整體系統指標
工作頻率
ATW-R5220 接收器
頻段 DG1: 470.125 至 699.875 MHz (9191 頻點);
頻段 GH1: 700.125 至 819.875 MHz (4791 頻點)
ATW-T5201/ATW-T5202 發射器
頻段 DE1: 470.125 至 590.000 MHz (4796 頻點);
頻段 EG1: 580.000 至 699.875 MHz (4796 頻點);
頻段 GH1: 700.125 至 819.875 MHz (4791 頻點)
最少頻率間隔
25 kHz
調制方法
FM 調頻
額定頻偏
ATW-T5201: ±40 kHz (THD:10%)；
ATW-T5202: ±40 kHz (THD:10%)
動態范圍 (典型值)
ATW-T5201 話筒輸入： > 120 dB (A-計權)；
ATW-T5201 樂器輸入： > 107dB (A-計權)；
ATW-T5202： > 116 dB (A-計權)
總諧波失真
< 1%( ±17.5 kHz 頻偏于 1 kHz )
有效工作距離
約100米 (在沒有干擾情況下)
工作環境溫度
5°C ~ 45°C
頻率響應
ATW-T5201: 23 Hz ~ 16,300 Hz；
ATW-T5202: 33 Hz ~ 16,300 Hz
ATW-R5220 / ATW-R5220DAN 接收機
接收系統
真正分集式
鏡頻抑制
80 dB正常
靈敏度
18 dBuV（信噪比于 60dB）（50 Ω 終端）
耳機輸出
耳機輸出插口： 6.3 mm TRS 立體聲
耳機輸出功率： 180 mW 典型
最大輸出電平
XLRM 平衡卡農公座 +18 dBV
天線輸入
BNC型, 50Ω
提供12V 直流, 150mA 天線供電 x 2
供電
100-240VAC 50/60Hz
尺寸
482.0mm x 43.0mm x 361.0mm (寬 x 高 x 長)
重量
4.8 公斤，不含配件
標配
兩根鞭狀天線，電源線，機腳 x 4 (安裝螺絲 x 4)
ATW-T5201 盒式發射機
射頻輸出功率
高輸出 50mW ; 中輸出 10mW ; 低輸出 2mW (于50Ω, 可切換)
雜散發射
配合當地標準
輸入端子
cH型4針螺旋接頭
接點1: 地線、接點2: 樂器輸入、接點3: 話筒輸入、接點4: +5V供電偏壓
高通濾波
80Hz, 12dB/octave
電池
1.5V AA 5號電池 x 2 (不包含)
電池耗電 / 壽命
高輸出 7小時 ; 中輸出 9小時 ; 低輸出 10.5小時 (堿性電池)
*視乎電池種類及使用環境
尺寸
62mm x 70mm x 17mm (寬 x 高 x 長)
重量
92 克
標配
AT-BG3 保護便攜包

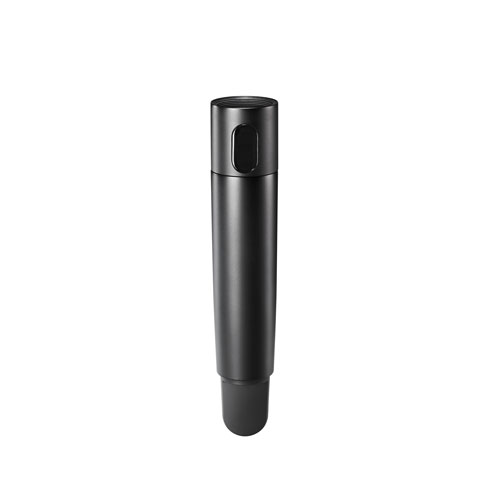

ATW-T5202 手持話筒發射機
射頻輸出功率
高輸出 50mW ; 中輸出 10mW ; 低輸出 2mW (于50Ω, 可切換)
雜散發射
配合當地標準
收音頭

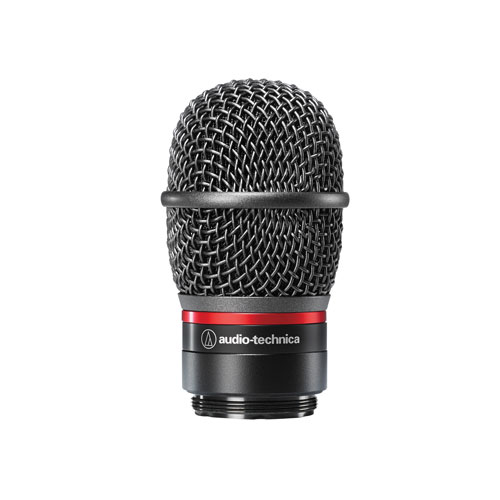

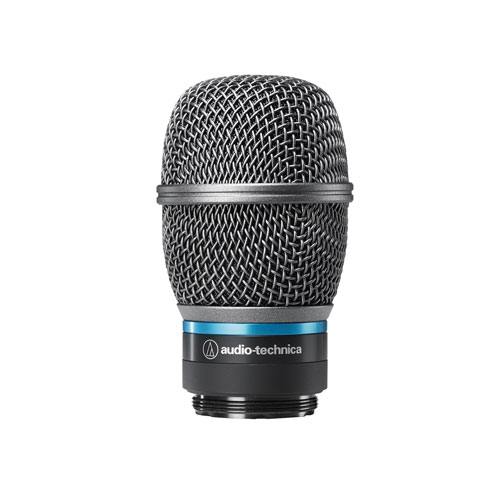

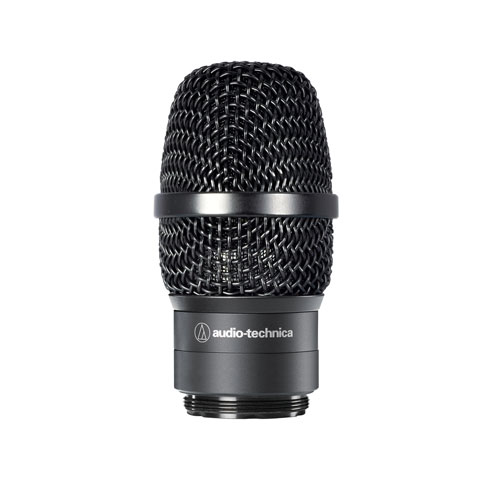

工業標準螺紋安裝可互換收音頭：
C5400 - 電容式，心型指向性
C6100 - 動圈式，超心型指向性
C980 - 動圈式，心型指向性
C3300 - 電容式，心型指向性（特別選配）
C4100 - 動圈式，心型指向性（特別選配）
電池
1.5V AA 5號電池 x 2 (不包含)
電池耗電 / 壽命
高輸出 6.5小時 ; 中輸出 8小時 ; 低輸出 9.5小時 (堿性電池)
*視乎電池種類及使用環境
尺寸
ATW-T5202 (不含收音頭)：長 193 mm, 最大直徑 37 mm
ATW-T5202/C5400(C3300)：長 271 mm, 最大直徑 50 mm
ATW-T5202/C6100(C4100)：長 265 mm, 最大直徑 48 mm
ATW-T5202/C980：長 271 mm, 最大直徑 46 mm
重量
ATW-T5202 (不含收音頭)：200克，不含電池
ATW-T5202/C5400(C3300)：330克，不含電池
ATW-T5202/C6100(C4100)：314克，不含電池
ATW-T5202/C980：357克，不含電池
標配
AT8456a Quiet-Flex? 話筒夾；AT-BG3 保護便攜包
